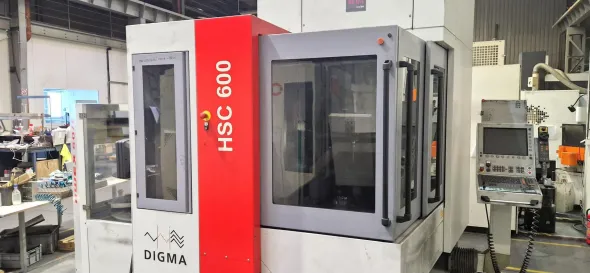

Centro di fresatura EXERON DIGMA HSC 600

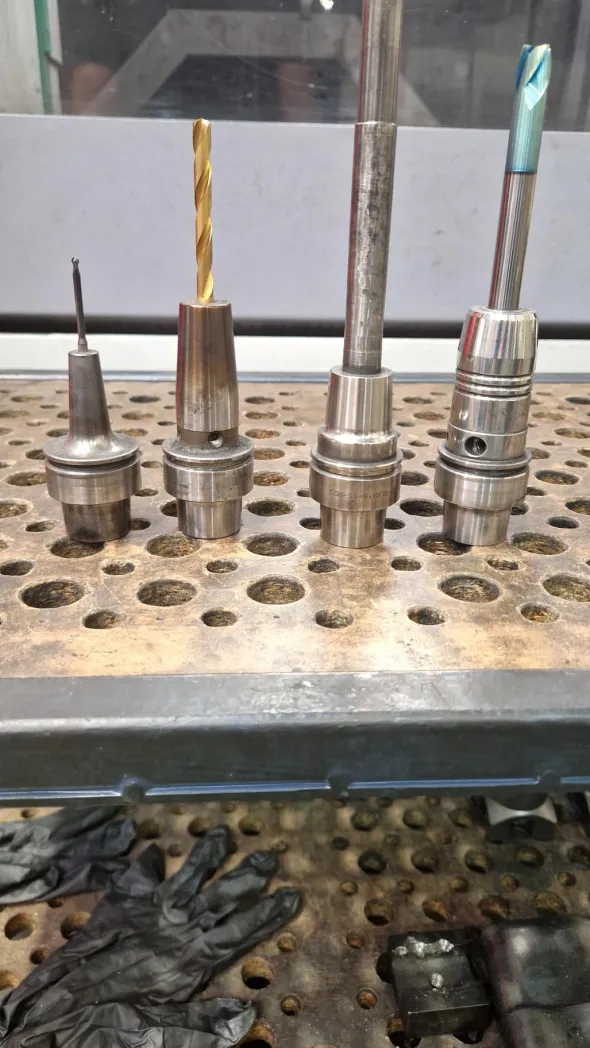

Centro di fresatura EXERON DIGMA HSC 600 è stato costruito nel 2010 in Germania da Exeron GmbH.Caratteristiche tecniche del centro di lavoro EXERON DIGMA HSC 600- avanzamento sull’asse X/Y/Z: 650/550/400 mm- velocità di avanzamento sull’asse X,Y,Z: 50 m/min- dimensioni del tavolo di lavoro (L x L): 900 x 550 mm- peso massimo del pezzo (con dinamica ridotta): 800 kg- peso massimo del pezzo: 400 kg- velocità massima di rotazione dell’elettromandrino: 42000 giri/min- potenza dell’elettromandrino (S1/ S6 40%): 10/13 kW- distanza dall’estremità dell’elettromandrino alla superficie del tavolo di lavoro: 200-600 mm- distanza dall’estremità dell’elettromandrino al pallet: 100-500 mm- diametro utensile: 16 mm- lunghezza massima dell’utensile: 175 mm- portautensili: HSK 40-E- numero di cave a T: 7- distanza tra le cave a T: 70 mm- risoluzione degli assi lineari: 0,0001 mm- accelerazione degli assi X, Y, Z: 1,5 G- pressione di aria compressa: 7 bar- consumo massimo di aria compressa: 550 l/min- potenza richiesta: 50 kVA- alimentazione: 3x 400 V; 50 Hz- dimensioni per il trasporto (L x L x A): 2400 x 2200 x 2900 mm- peso della macchina EXERON DIGMA HSC 600: 7000 kgDotazione della fresatrice CNC EXERON- controllo CNC: HEIDENHAIN iTNC 530- software: DIGMA Job Management System- sistema di cambio automatico dei pezzi (elettrodi) e dei pallet AWEX 50/5numero di elettrodi: 50diametro massimo degli elettrodi: 140 mmdiametro massimo degli elettrodi a 25 elettrodi: 115 mmdiametro massimo degli elettrodi a 50 elettrodi: 55 mmpeso totale di tutti gli elettrodi: 150 kgnumero di pallet: 5dimensioni massime dei pezzi montati su un pallet (L x L x A): 320 x 320 x 190 mmpeso massimo dei pezzi montati su un pallet: 240 kg- sonda di misura del pezzo: RENISHAW OMP 400- sonda di misura utensile: BLUM- magazzino utensili a 30 posizioni con doppia pinza- sistema di bloccaggio automatico degli utensili- sensore di lunghezza, diametro e profilo dell’utensile- sistema di misurazione optoelettrica diretta su tutti gli assi lineari- portaelettrodi: EROWA ITS 50- portapallet: EROWA ER-015661- supporti di restringimento per frese HSK 40-E (50 pz.)- compensazione della temperatura- compensazione dell’asse Z- unità di estrazione della grafite: RINGLER- sistema di raffreddamento del mandrino- ugello di aria compressa per il raffreddamento degli utensili e il soffiaggio dei trucioli- sistema di lubrificazione a nebbia d’olio con serbatoio da 3,6 l- guide a rulli con protezioni su tutti gli assi lineari- comando manuale con rotella elettronica- illuminazione dell’area di lavoro
