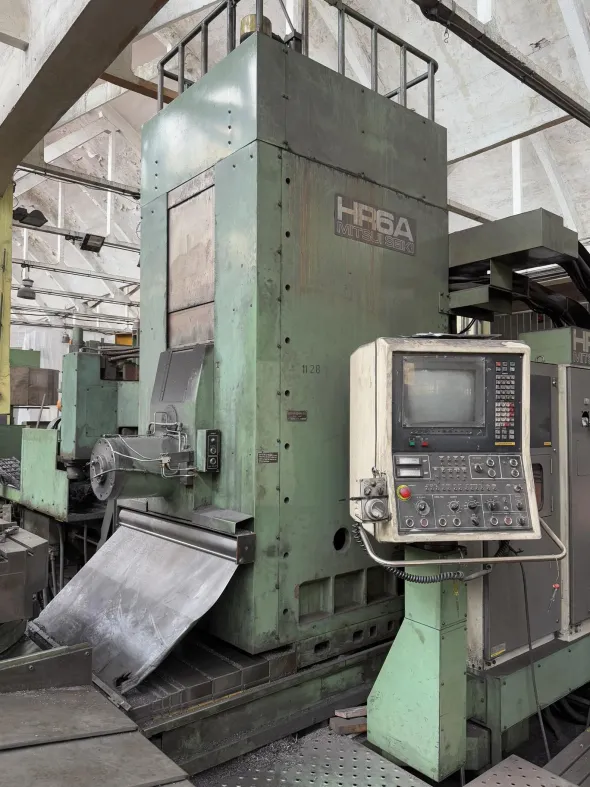

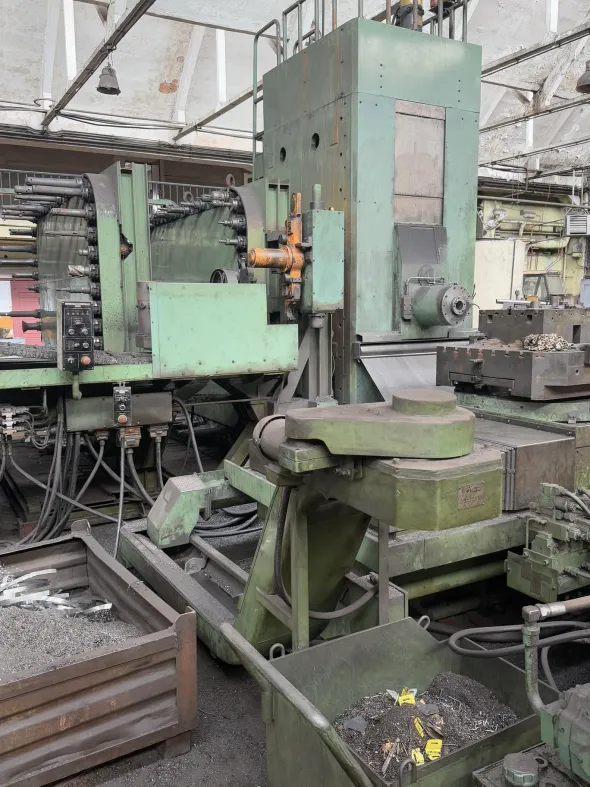

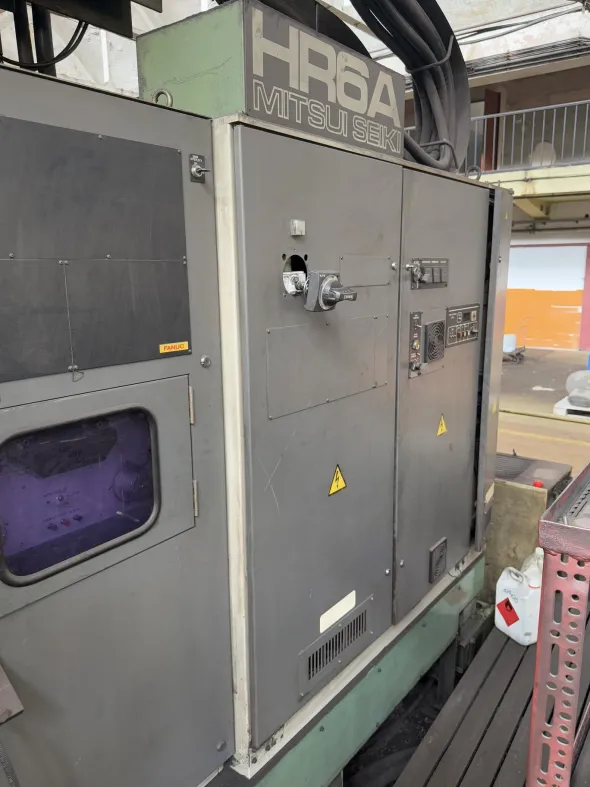

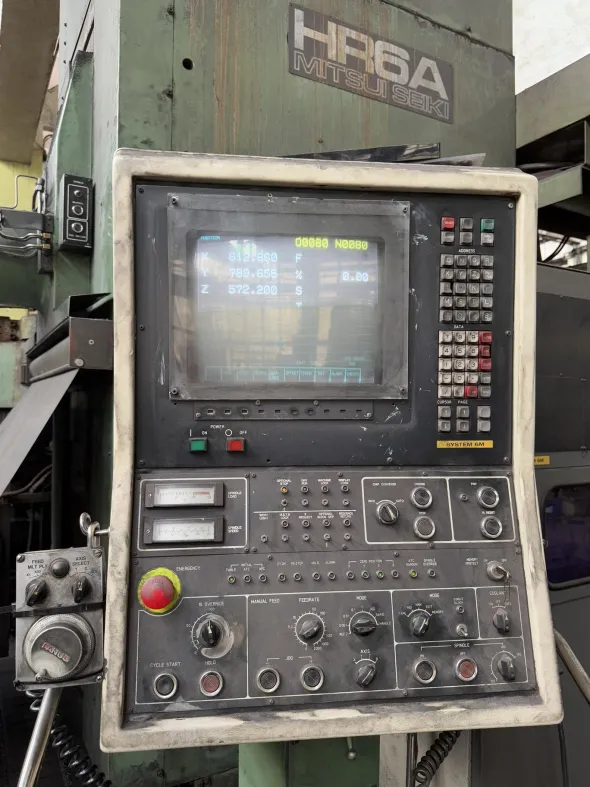

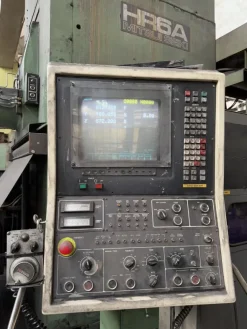

Centro di lavoro CNC MITSUI SEIKI HR6A

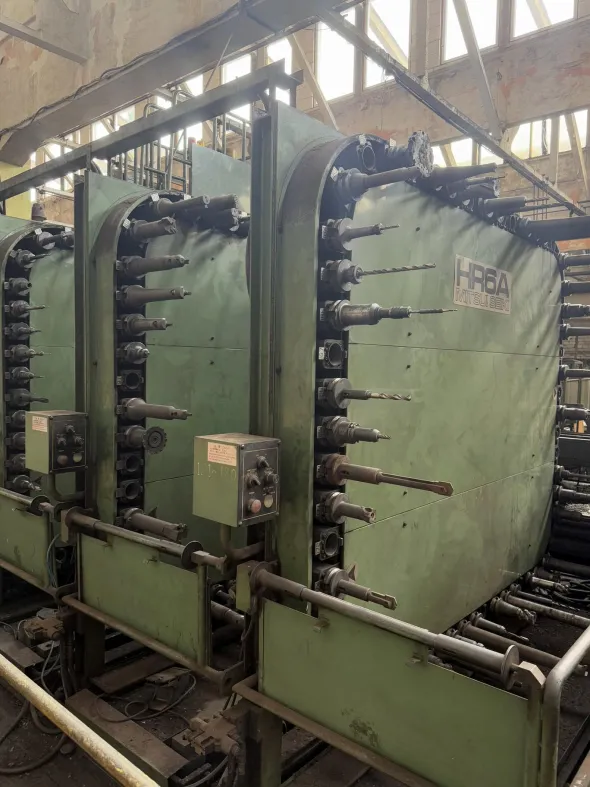

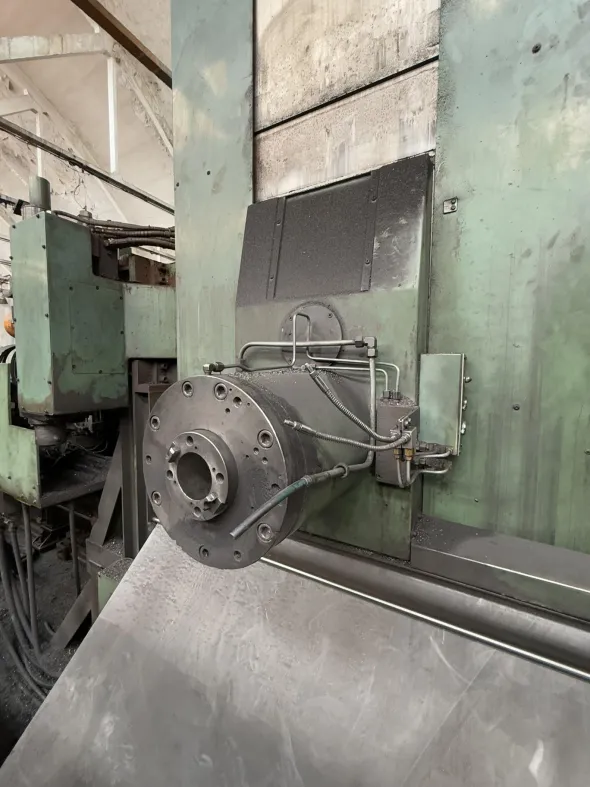

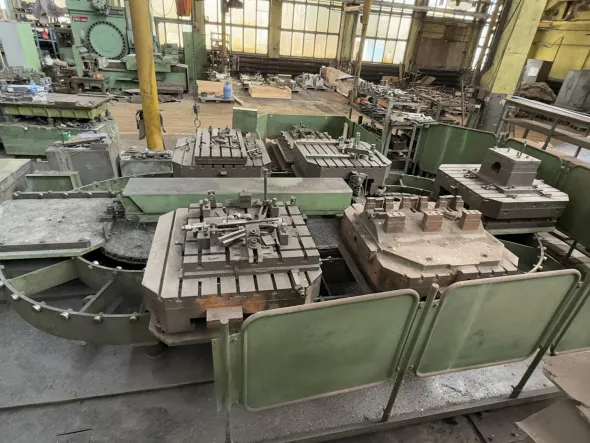

Centro di lavoro CNC MITSUI SEIKI HR6A è stato costruito nel 1984 in Giappone da MITSUI SEIKI KOGYO CO, LTD.Specifiche tecniche del centro di fresatura MITSUI SEIKI HR6A- avanzamento negli assi X/Y/Z: 1300/1000/860 mm- traslazione rapida negli assi X,Y,Z: 12000 mm/min- avanzamento di taglio: 0,1-4000 mm/min- dimensioni del piano di lavoro (L x L): 1000 x 1000 mm- peso massimo del pezzo: 2000 kg- velocità massima di rotazione del mandrino: 4000 giri/min- velocità minima di rotazione del mandrino: 10 giri/min- diametro del mandrino: 110 mm- cono del mandrino: ISO 50- potenza di azionamento del mandrino (funzionamento continuo/ 30 min): 18,5/22 kW- diametro di alesatura: 250 mm- diametro di filettatura: 2″- diametro massimo della fresa: 8″- distanza dal centro del mandrino alla superficie del tavolo di lavoro: 50-950 mm- distanza dal naso del mandrino al centro del tavolo di lavoro: 200-1060 mm- distanza dal pavimento alla superficie del tavolo di lavoro: 1300 mm- numero di pallet: 6- diametro massimo dell’utensile (posizione adiacente vuota/posizione adiacente occupata): 220/125 mm- lunghezza massima dell’utensile: 470 mm- peso massimo di un singolo utensile: 30 kg- peso massimo di tutti gli utensili: 800 kg- forza di serraggio dell’utensile: 3000 kg- ripetibilità di posizionamento: ± 0,002 mm- precisione di posizionamento: ± 0,01 mm- angolo di indicizzazione del piano di lavoro: 1°- dimensioni (L x L x A): 5070 x 5450 x 3980 mm- peso della macchina MITSUI SEIKI HR6A: circa 28000 kgDotazione della fresatrice CNC HR6A- controllore CNC: FANUC SYSTEM 6M MODEL B- magazzino utensili a 180 posizioni- cambio utensile automatico (ATC)- sistema di cambio pallet automatico- trasportatore di trucioli
