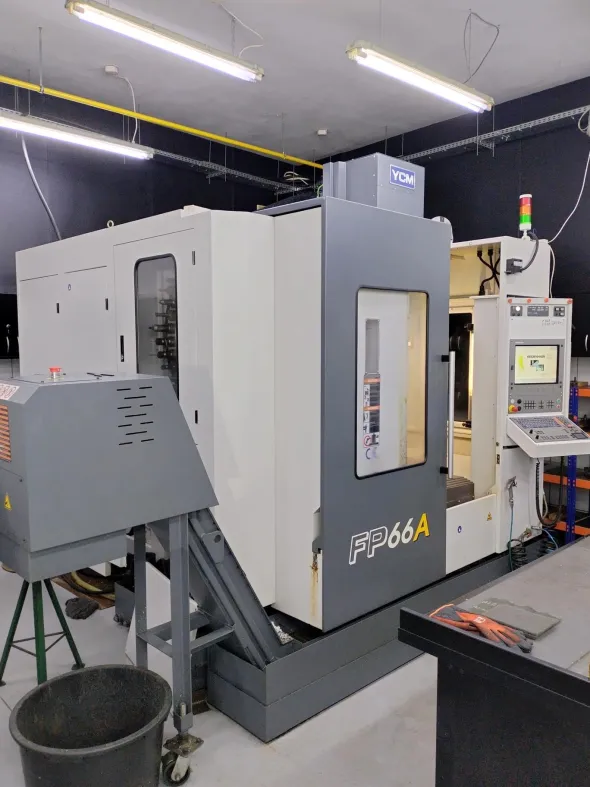

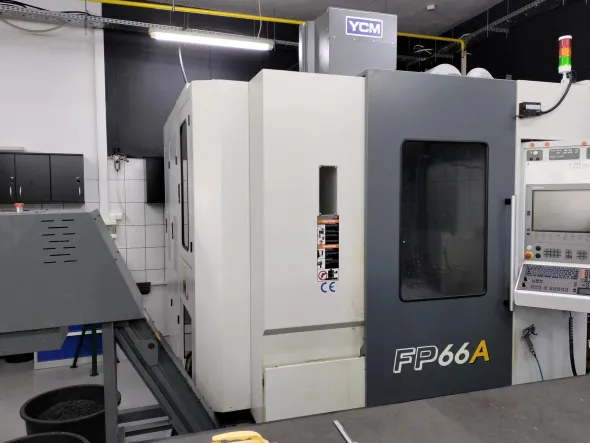

Centro di lavoro CNC YCM FP66A

Centro di lavoro CNC YCM FP66A è stato costruito nel 2013 a Taiwan.Dati tecnici della fresatrice CNC YCM FP66A- avanzamento negli assi X/Y/Z: 660/510/400 mm- traslazione rapida negli assi X,Y,Z: 20 m/min- velocità di avanzamento di lavoro: 1-20000 mm/min- dimensioni del piano di lavoro (L x L): 800 x 510 mm- peso massimo del pezzo: 500 kg- velocità massima di rotazione del mandrino: 16000 rpm- potenza di azionamento del mandrino: 38 kW- coppia del mandrino: 126 Nm- cono del mandrino: HSK A63- distanza minima tra il piano di lavoro e la punta del mandrino: 150 mm- distanza massima tra il piano di lavoro e la punta del mandrino: 550 mm- diametro massimo dell’utensile: 76 mm- diametro massimo dell’utensile (spazi adiacenti liberi): 100 mm- lunghezza massima dell’utensile: 250 mm- peso massimo dell’utensile: 6 kg- meccanismo di cambio utensile: braccio alimentatore- precisione di posizionamento (ISO 10791-4): 0,007 mm- ripetibilità di posizionamento (ISO 10791-4): 0,005 mm- precisione di posizionamento (JIS B 6338): 0,002/300 mm- ripetibilità di posizionamento (JIS B 6338): ± 0,002 mm- numero di cave a T: 5- larghezza delle cave a T: 18 mm- distanza delle cave a T: 100 mm- fabbisogno di aria compressa: 5,5 bar- potenza installata: 65 kVA- dimensioni (L x P x A): 2420 x 2730 x 2865 mm- peso della macchina: 8000 kgDotazione del centro di fresatura FP 66 A- controllo CNC: HEIDENHAIN iTNC 530- tastatore pezzo: HEIDENHAIN TS640- sistema di compensazione della temperatura del mandrino STC Plus- righe ottiche HEIDENHAIN negli assi X,Y,Z- guide a rulli IKO su tutti gli assi lineari- magazzino utensili a 30 posizioni con cambio utensile automatico- sistema di raffreddamento del mandrino- raffreddamento utensili ad aria compressa- trasportatore di trucioli a spirale- sistema di lubrificazione centrale- separatore d’olio- set di blocchi di livellamento- pistola ad aria compressa- illuminazione dell’area di lavoro- raffreddamento dell’armadio di comando- manuale operativo
