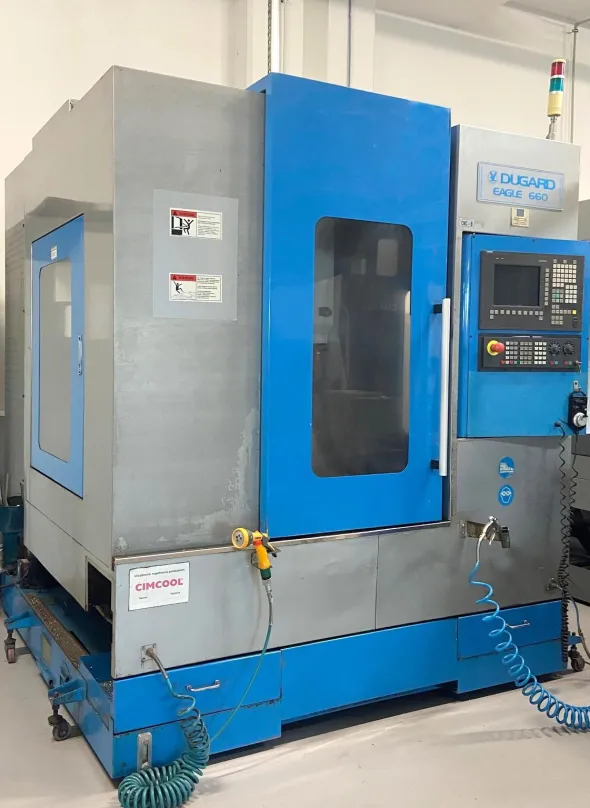

Centro di lavoro DUGARD EAGLE 660

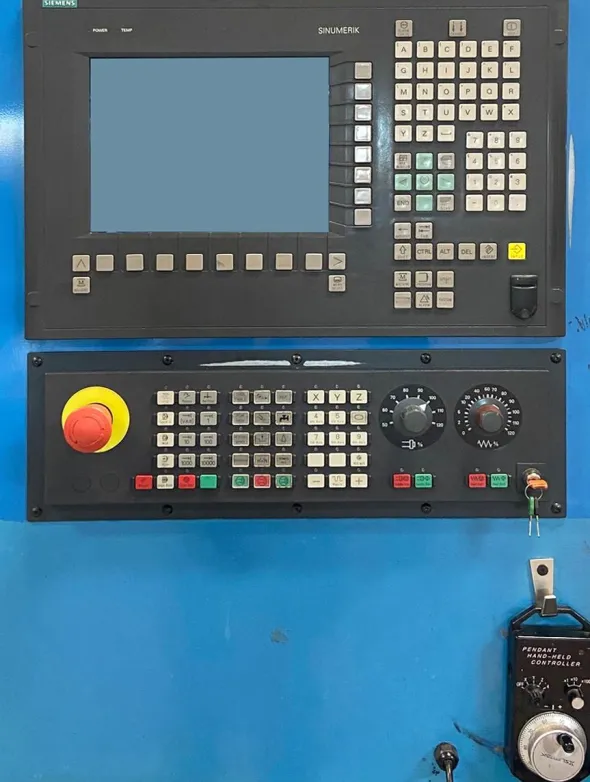

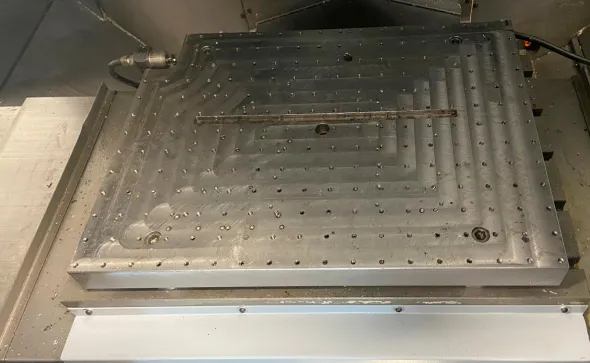

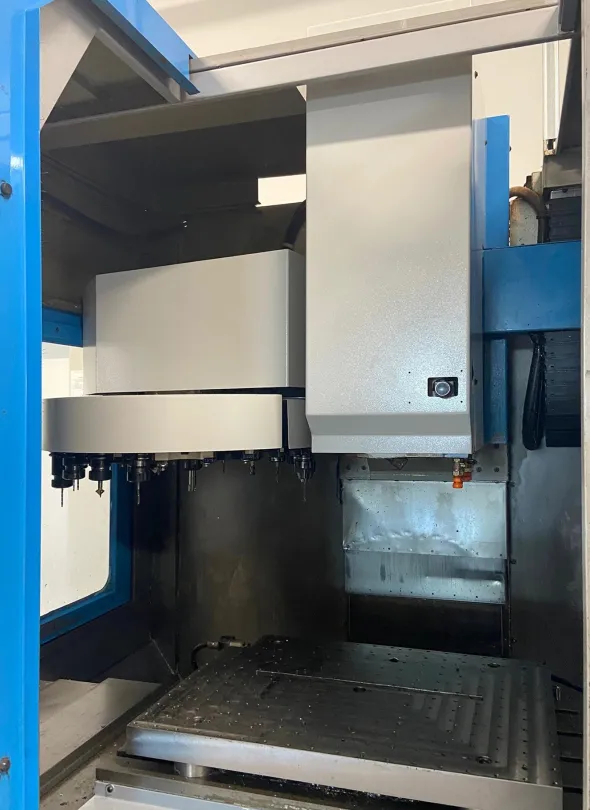

Centro di lavoro DUGARD EAGLE 660 è stato costruito nel 2005 dalla società inglese C Dugard Ltd. Il mandrino verticale è stato rigenerato in macchina ed è stato installato un nuovo sistema di bloccaggio utensile.Parametri tecnici della fresatrice CNC DUGARD EAGLE 660– controllore CNC: SIEMENS SINUMERIK 810D ShopMill– sonda pezzo– sonda utensileMandrino verticale– cono mandrino: ISO 40– potenza mandrino costante: 11 kW– potenza mandrino istantanea (30 min.): 15 kW– gamma di velocità del mandrino: 80 ~ 8000 rpmTavolo da lavoro– dimensioni tavola: 810 x 510 mm– carico massimo del tavolo: 500 kg– scanalatura a T, quantità: 5 mm– scanalatura a T, dimensioni: 18 mm– scanalatura a T, distanza: 100 mmCampo di elaborazione– corsa asse X: 660 mm– corsa asse Y: 530 mm– corsa asse Z: 510 mm– distanza della punta del mandrino dalla superficie del tavolo: 150 ~ 660 mm– distanza dell’asse del mandrino dal corpo: 585 mmAvanzamento– velocità di avanzamento di lavoro X, Y, Z: 1 ~ 10000 mm/min– velocità di avanzamento accelerata sull’asse X: 30 m/min– velocità di avanzamento accelerata sull’asse Y: 30 m/min– velocità di avanzamento accelerata sull’asse Z: 24 m/min– guide assi X, Y, Z: blocchi rotantiPrecisione della macchina– ripetibilità (secondo JIS B6338): 0,003 mm– precisione di posizionamento (secondo JIS B6338): 0,004 / 300 mmMagazzino utensili– numero di utensili nel magazzino: 24– portautensili: BT40– diametro massimo utensile: 76 mm– lunghezza massima utensile: 250 mm– peso massimo utensile: 7 kg– tempo di cambio utensile (T-T, C-C): 3,0-4,5 s– tipo di caricatore: con artiglio intermedioAltri parametri– potenza richiesta: 15 kVA– richiesta aria compressa: 5 bar, 200 l/min– area richiesta per la macchina (L x L xA): 2 x 2,06 x 2,58 m– peso macchina: 5000 kg
