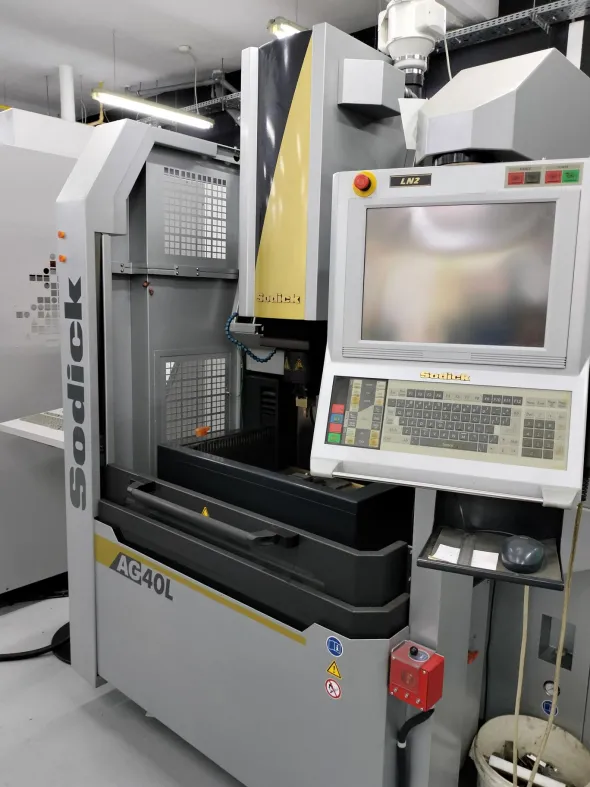

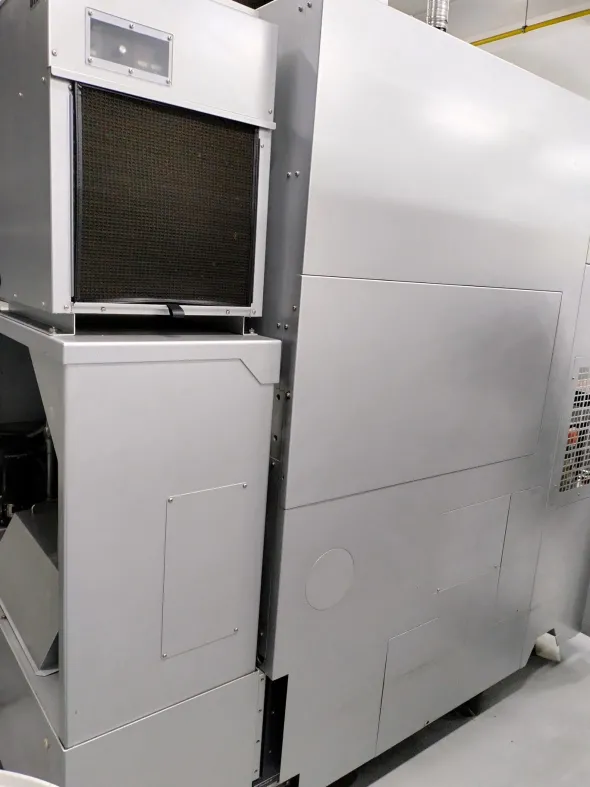

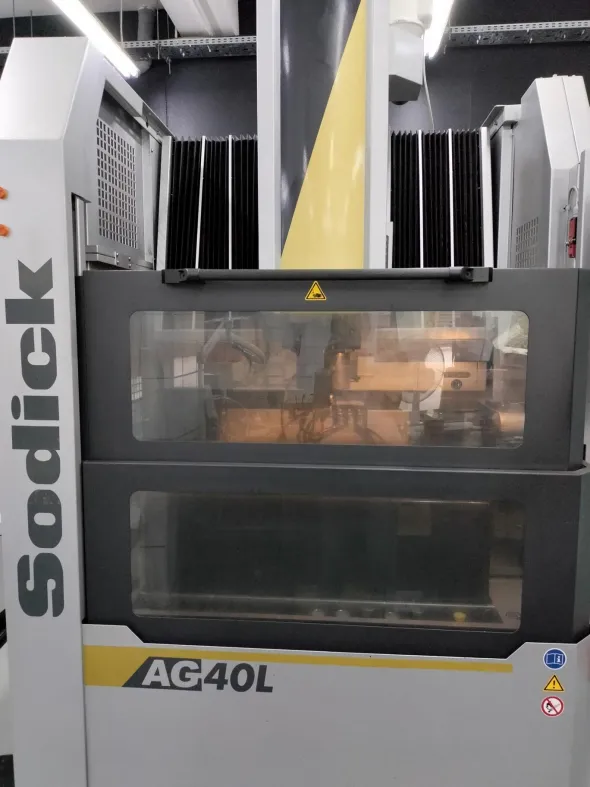

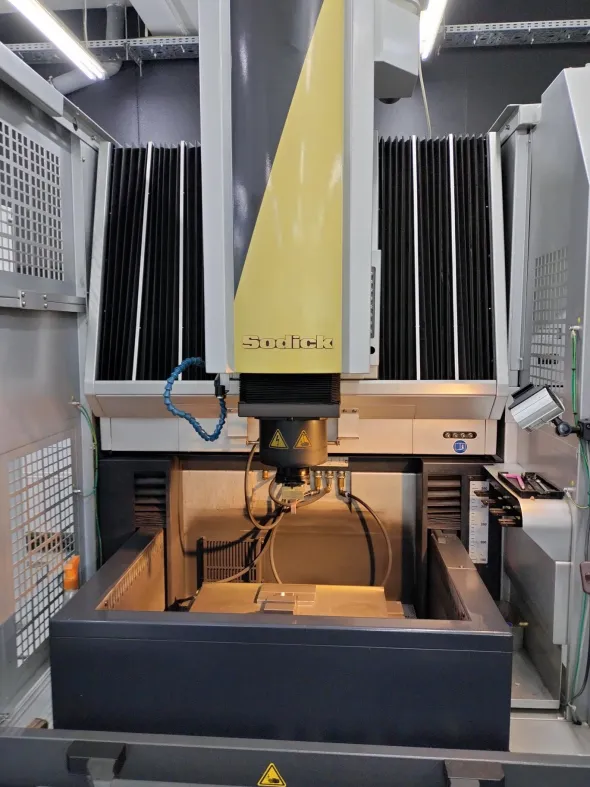

Elettroerosione a tuffo SODICK AG40L

Elettroerosione a tuffo SODICK AG40L è stata costruita nel 2011.Specifiche tecniche dell’elettroerosione a tuffo SODICK AG40L- avanzamento negli assi X/Y/Z: 400/300/270 mm- dimensioni del piano di lavoro (L x L): 600 x 400 mm- peso massimo del pezzo: 550 kg- peso massimo dell’elettrodo: 50 kg- dimensioni interne della vasca di lavoro (L x P x A): 750 x 620 x 350 mm- capacità della vasca di lavoro: 190 l- livello del dielettrico (dal piano di lavoro): 100-300 mm- dielettrico: olio da macchine per elettroerosione- distanza tra il piano di lavoro e il portautensili: 150-420 mm- capacità del serbatoio ausiliario: 285 l- quantità necessaria di dielettrico nel serbatoio ausiliario: 330 l- capacità del serbatoio del radiatore del motore in linea: 19 l- quantità di olio necessaria nel radiatore del motore in linea: 19 l- olio di raffreddamento: Mobil Velocite Oil No. 3- distanza dal pavimento al tavolo di lavoro: 830 mm- filtrazione: filtri di carta sostituibili (MF-2400, pressurizzati)- pressione dell’aria: 0,65 MPa- consumo d’aria: 100 l/min- alimentazione: 3x 200/220 VAC; 50/60 Hz- ingombro (L x P): 2400 x 3300 mm- dimensioni (L x P x A): 1550 x 2410 x 2330 mm- peso della macchina: 3900 kgEquipaggiamento della macchina per elettroerosione AG40L LN2- controllo CNC: SODICK LN2- software: LN ASSSIST- asse C- sonda di misura: EROWA- portautensili automatico: EROWA ITS- cambio utensile lineare a 4 posizioni- azionamenti lineari negli assi X,Y,Z- utensili: ER-103679 My first EROWA- refrigeratore- sistema di filtraggio efficiente- barile dielettrico STEELFLUID (2 pz.)- trasformatore 3x 380 V/3x 220 V
