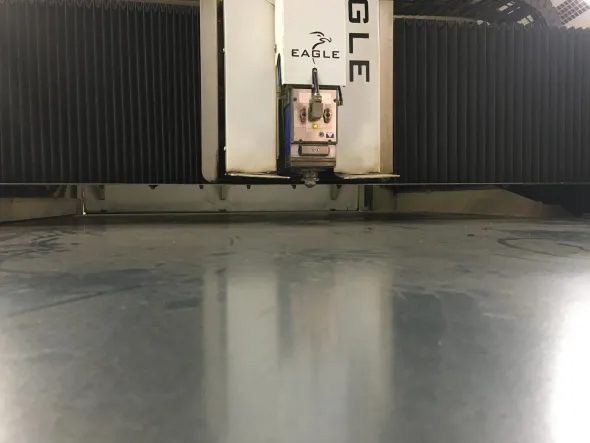

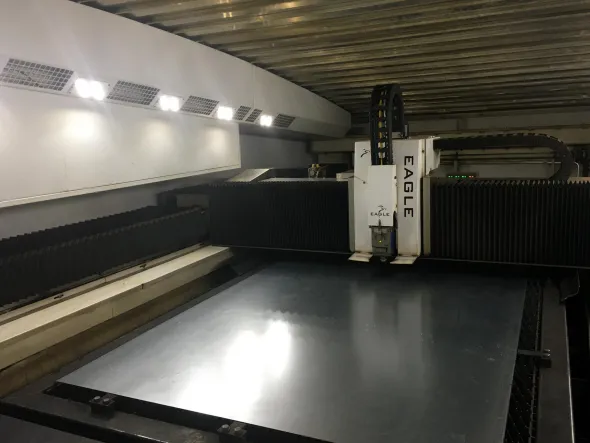

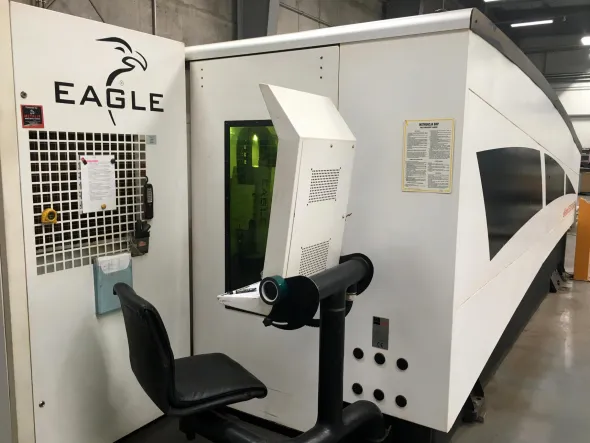

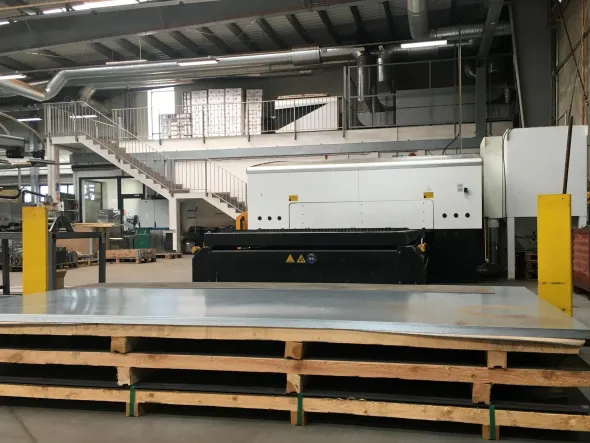

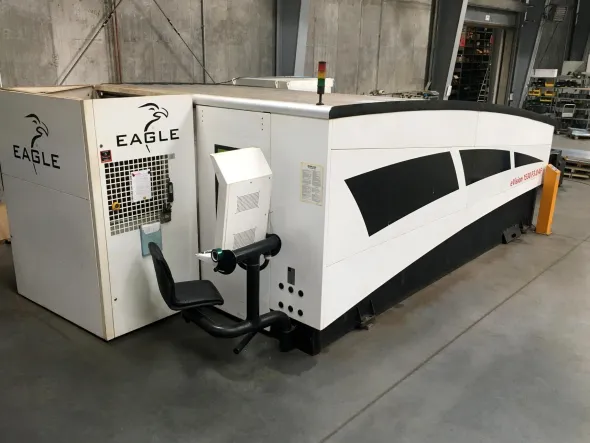

Fiber laser EAGLE eVision 1530 F3.0 AF

Fiber laser EAGLE eVision 1530 F3.0 AF è stata prodotta nel 2012 in Polonia.Dati tecnici della macchina taglio laser EAGLE eVision 1530 F3.0 AF- potenza del raggio laser: 3 kW (3000 W)- velocità di avanzamento sugli assi X/Y/Z: 3000/1500/120 mm- dimensioni massime del pezzo (L x W): 3000 x 1500 mm- spessore massimo del pezzo (acciaio nero): 20 mm- spessore massimo del pezzo (acciaio inox): 12 mm- spessore massimo del pezzo (acciaio resistente all’acido): 12 mm- spessore massimo del pezzo (acciaio resistente al calore): 12 mm- spessore massimo del pezzo (alluminio): 10 mm- spessore massimo del pezzo (ottone): 6 mm- spessore massimo del pezzo (rame): 3 mm- precisione di taglio: 0,1 mm- precisione di posizionamento: 0,05 mm- ripetibilità di posizionamento: 0,03 mm- velocità massima di traslazione parallela all’asse X: 200 m/min- velocità massima di traslazione parallela all’asse Y: 200 m/min- velocità massima di traslazione con funzionamento simultaneo degli azionamenti degli assi X e Y: 300 m/min- numero di pallet: 2- ore di lavoro: 16657 h- tempo di emissione del raggio laser: 6943 h- accelerazione degli assi X e Y: 2 g- potenza richiesta: 43 kVA- tensione di controllo: 24 V- protezione di corrente: 3×63 A- pressione aria: 6 bar- pressione azoto N2: 25 bar- pressione ossigeno O2: 10 bar- alimentazione: 400 V; 50 Hz- dimensioni (L x P x A): 9800 x 3900 x 2300 mm- peso del laser eVision 1530 F3.0: 23300 kgEquipaggiamento della macchina taglio laser eVision 1530- controllo CNC: BECKHOFF- sorgente laser: IPG YLS-3000- testa di taglio: PRECITEC- cambiapallet automatico- sistema di controllo del posizionamento della testa (HRS)- sistema di taglio ad alta pressione (HPS)- sistema di controllo con software per PC (SCH)- sistema di miglioramento delle prestazioni della macchina (ESC)- funzione di movimento rapido della testa di taglio (FA)- motori lineari magnetici: BECKHOFF- barriere fotoelettriche- unità di raffreddamento: IPG- micro-giunti- nastro trasportatore longitudinale- sistema di aspirazione multicamera: DONALDSON TORIT DCE
