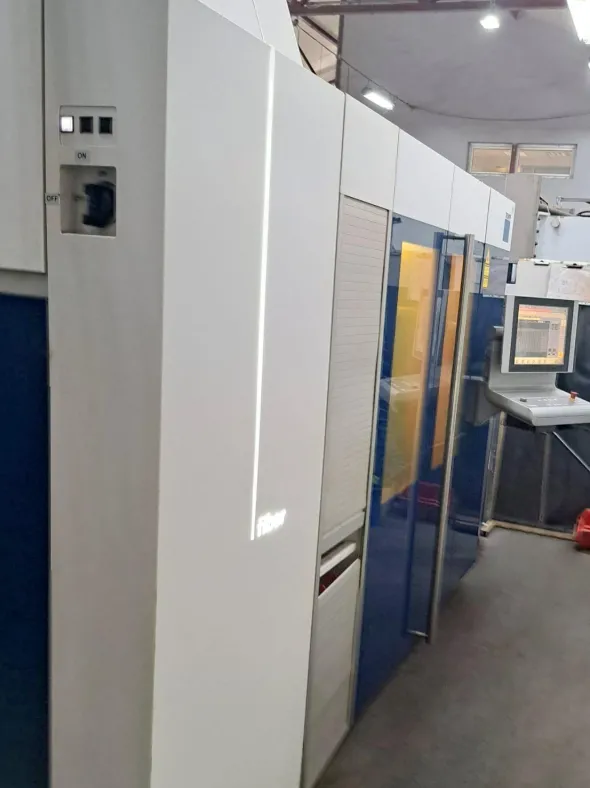

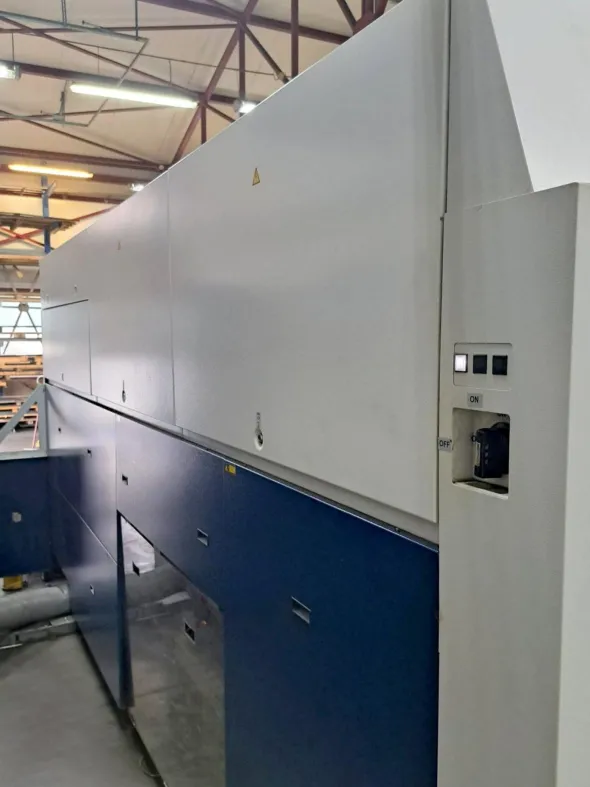

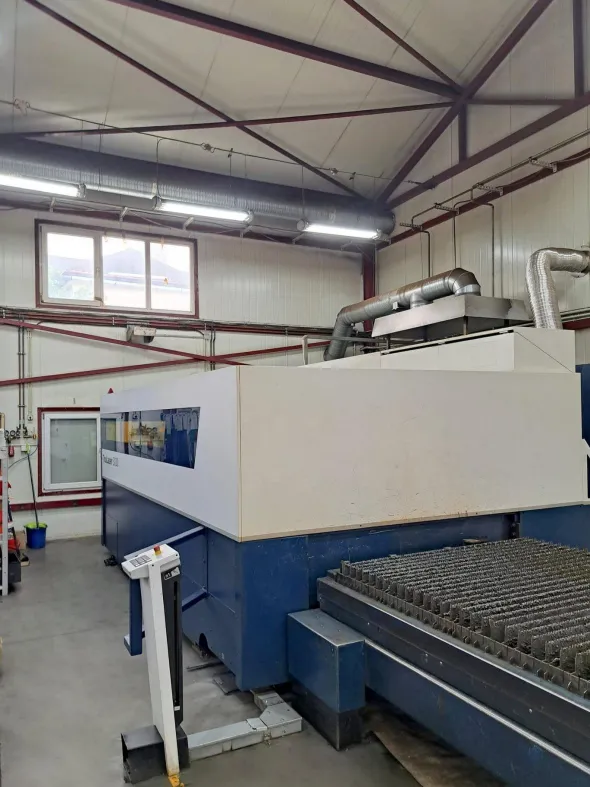

Fiber laser TRUMPF TruLaser 3030

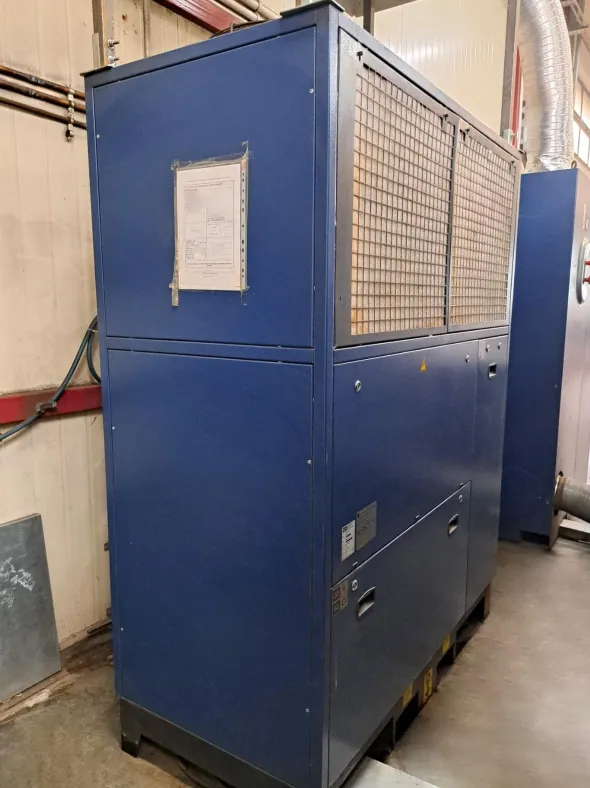

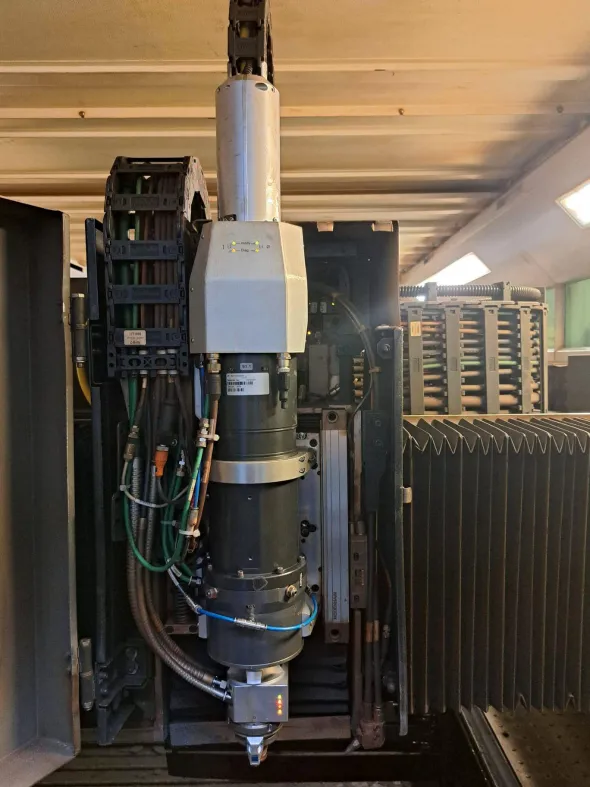

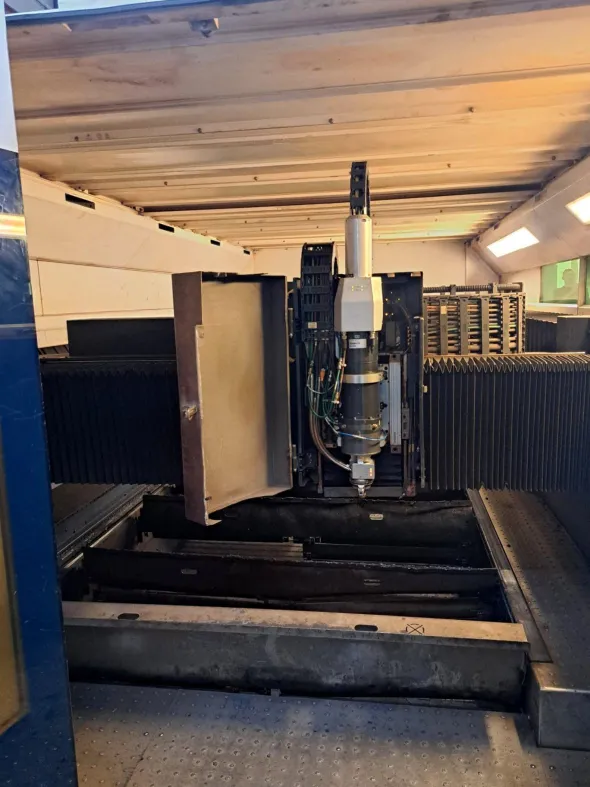

Fiber laser TRUMPF TruLaser 3030, costruito in Germania nel 2013, viene utilizzato per la lavorazione di precisione di pezzi in acciaio strutturale, acciaio inox, ottone e rame, grazie agli speciali pacchetti di dati tecnologici di cui è dotata la macchina. Nel luglio 2023, la macchina è stata equipaggiata con una nuova unità di taglio SPK Cutting unit KL51 e una fibra ottica LLK-D 0075.Specifiche tecniche della macchina taglio laser TRUMPF TruLaser 3030- potenza del raggio laser: 3 kW (3000 W)- velocità di avanzamento sugli assi X/Y/Z: 3000/1500/115 mm- velocità di posizionamento con azionamenti simultanei degli assi X e Y: 140 m/min- spessore massimo del pezzo (acciaio strutturale O2): 20 mm- spessore massimo del pezzo (acciaio inox N2): 15 mm- spessore massimo del pezzo (rame O2): 6 mm- spessore massimo del pezzo (rame N2): 2 mm- spessore massimo del pezzo (ottone N2): 6 mm- peso massimo della lamiera: 900 kg- deviazione di posizionamento (PA): ± 0,05 mm- deviazione media di posizionamento (PS): ± 0,03 mm- passo minimo programmabile: 0,001 mm- raffreddamento del laser: sistema di raffreddamento chiuso- pulizia automatica dell’ugello- dati tecnologici integrati- taglio con aria compressa- pressione del gas di taglio programmabile- spegnimento automatico- tetto sollevabile- lunghezza d’onda del raggio laser: 1,03 μm- ore di lavoro: 24854 h- tempo di accensione del laser: 13275 h- connessione aria compressa: 7-10 bar- consumo medio di aria compressa: 35 Nm2/h- attacco azoto N2: 30 bar- attacco ossigeno O2: 20 bar- potenza di connessione: 40 kVA- tensione di controllo: 24 V- alimentazione: 400 V; 50 HzDotazione della macchina taglio laser Tru Laser 3030 3 kW- controllo CNC: SIEMENS SINUMERIK 840D SL- laser a disco: TRUMPF TruDisk 3001- cambio pallet automatico- sistema PierceLine- sistema FocusLine- sistema NitroLine- sistema PlasmaLine- sistema ControlLine- sistema FastLine- sistema FlyLine- pacchetto di taglio per rame e ottone- testa di taglio universale con sistema di lenti adattive- vetro protettivo per evitare la contaminazione della lente- programmazione estesa dell’officina- barriere fotoelettriche- unità di raffreddamento- supporti di montaggio (2 pezzi)- armadio di controllo integrato- nastro trasportatore longitudinale- dispositivo di spruzzatura dell’olio- illuminazione dell’area di lavoro- sistema di estrazione multicamera- filtro compatto- protezione macchina con finestra- porta RJ45- porta USB
