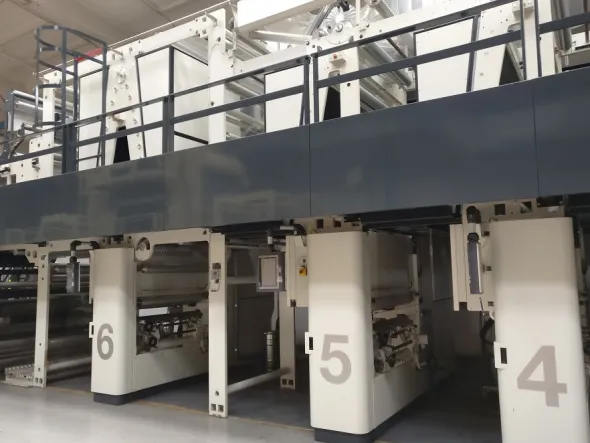

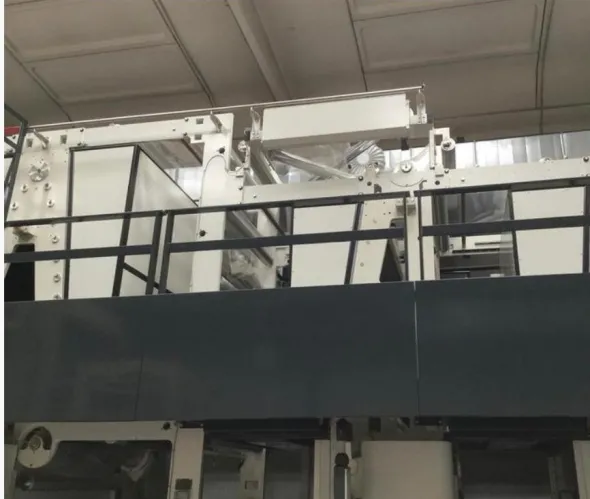

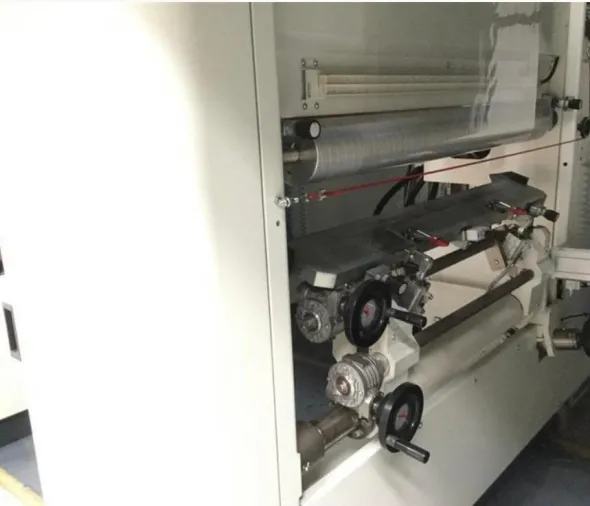

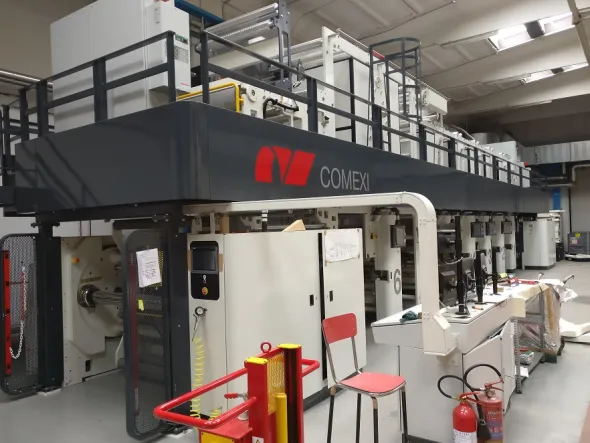

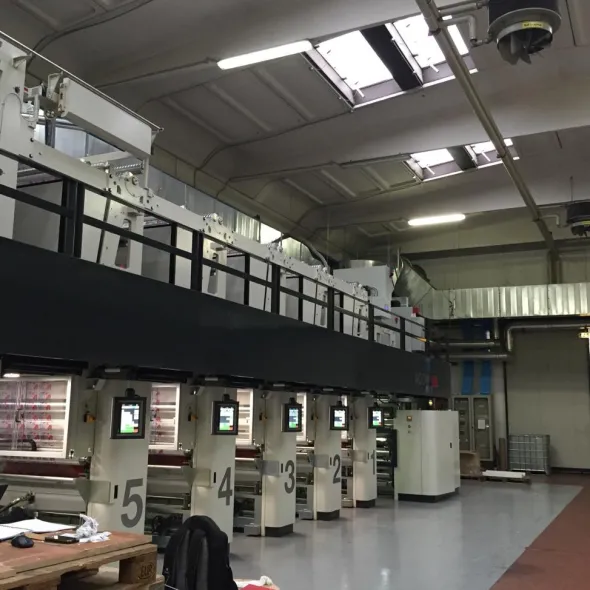

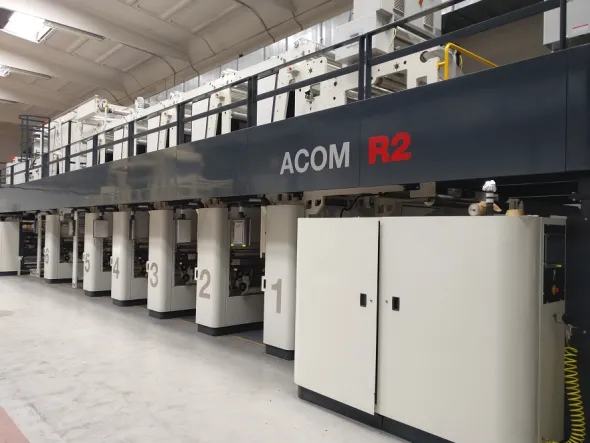

Macchina rotativa per rotocalco Comexi R2 Anno 2016

MACCHINA ROTATIVA ROTOCALCO MODELLOCOMEXI R2MATERIALI DA LAVORAREFILM PLASTICIPET 12µ – 40 µBOPP 15µ – 50 µOPA 12µ – 60 µCARTA40 – 120 gsmACCOPPIATI50 – 150 µI materiali dovranno essere di prima scelta standard di mercato. I tiri devono essere regolatiin funzione dello spessore e della luce dei materiali.PrestazioniStampa di riferimento:OPA 12 micronStampa a base solvente con acetato di etileCoprenza massima 200%Velocità massima 200 m/1’Temperatura di asciugamento: 55°cRitenzione solvente inferiore a 10 mg/m2Tolleranza di registro: +/- 0,1 mmTolleranza di passo: 0,2% (2 mm su 1 metro)INFORMAZIONI TECNICHELarghezza massima del nastro: 1.050 mmLarghezza massima di stampa: (con linea e marche) 1.030 mmTavola massima cilindro stampa: 1.100 mmENROTOGRAVURE ROTARY MACHINE MODELCOMEXI R2MATERIALS TO BE PROCESSEDPLASTIC FILMSPET 12µ – 40 µBOPP 15µ – 50 µOPA 12µ – 60 µPAPER40 – 120 gsmCOUPLED50 – 150 µThe materials must be of the first choice standard market. The tractions must be adjustedaccording to the thickness and the gap of the materials.PerformanceReference print:OPA 12 micronSolvent based printing with ethyl acetateMaximum coverage 200%Maximum speed 200 m/1’Drying temperature: 55°cSolvent retention less than 10 mg/m2Register tolerance: +/- 0.1 mmPitch tolerance: 0.2% (2 mm on 1 meter)TECHNICAL INFORMATIONMaximum ribbon width: 1,050 mmMaximum printing width: (with line and marks) 1,030 mmMaximum printing cylinder table: 1,100 mmVelocità meccanica: 350 m/min. (La velocità di lavoro è influenzata dal tipo degliinchiostri e dei solventi usati, dai valori di coprenza della stampa, dalla profondità diincisione e dalla finitura dei cilindri incise, dal tipo di materiale da lavorare e dallacapacità degli operatori). Si veda anche specifiche delle prestazioni garantite.Numero degli elementi stampa: 6Sviluppo stampa:Minimo: 450 mmMassimo: 920 mmEnergia elettricaIl cliente deve provvedere alle seguenti linee:Connessione di potenza (400V / 50 Hz +/-10% trifase senza neutro e con conduttore diterra) tra cabina e interruttore generale di macchinaConnessione separata 220 Volt per illuminazione armadi e macchinaAlimentazione separata 220 V per il sistema di controllo della concentrazione di solvente(LEL).I punti di connessione sono indicati nello schema generale di macchinaPotenza elettrica installata: 231 kW (dati preliminari da confermare)Potenza elettrica utilizzata: 109 kW (dati preliminari da confermare)Potenza termica richiestaCon tutte le camere funzionanti e per temperature massime 100°C/140°c e ricircolo minimo50%: 512.000 Kcal/hIl consumo effettivo è funzione delle temperature e delle % di ricircolo impostate.Tipo di riscaldamento: OLIORequisiti dell’olio diatermico:Camera 1,8m: temperatura dell’olio alla flangia d’ingresso Tin 230°C, 6700 l/min x 5(ricircolo 50-100%)Camera 4,5m: temperatura dell’olio alla flangia d’ingresso temperatura dell’olio allaflangia d’ingresso 230°C – Tout 205°C , 10720 l/min x 2 (ricircolo 0-100%)Circuito di raffreddamento del nastroAlimentazione con acqua a temperatura < 20 °CAria in scaricoScarico teorico minimo (con ricircolo 100%) 3.000 m3/hScarico teorico massimo (con ricircolo 50%) 21.000 m3/hDati preliminari da confermare. Gli effettivi volumi in scarico dipendono dalle condizionioperative (per esempio coprenze, grado di ricircolo, massima percentuale LEL etc.).Aria compressa deumidificata 7 hPaI punti di connessione sono indicate nello schema generale di macchinaLivello rumoreIl livello di pressione Sonora per quanto riguarda le parti di fornitura CCS e con laventilazione addossata alla macchina è contenuto entro 85dbA.Nota Bene:Tutti i dati energetici sopraelencati sono da intendersi come preliminari e non vincolanti. Idati effettivi saranno confermati una volta definita l’effettiva configurazione della macchina.Tiro in macchina: 35-400 NSVOLGITORE E AVVOLGITORE:Svolgitore:Diametro massimo della bobina: 1.000 mmDiametro interno della’anima 76/152 mmPeso Massimo della bobina: 1.250 kgAvvolgitore:Diametro massimo della bobina: 1.000 mmDiametro interno della’anima 152 mmPeso Massimo della bobina: 1.250 kgSenso di corsa del nastroDa destra a sinistraColori dell’impianto:Colore macchina Bianco RAL 9002Fascia lungo pedana Grigio RAL 9023Colore pulsantiere Nero RAL 7016Normativa applicataNorme di riferimento elettriche: EN, CENELEC, CEINorme di sicurezza: norme europee per macchine da stampa e converting EN 1010e normative per impianti emesse dagli organismi riconosciuti dalla UE.ENMechanical speed: 350 m/min. (The working speed is influenced by the type ofinks and solvents used, the print coverage values, the depth ofengraving and the finish of the engraved cylinders, the type of material to be processed and theability of the operators). See also specifications of the guaranteed performances.Number of printing elements: 6Print development:Minimum: 450 mmMaximum: 920 mmElectrical powerThe customer must provide the following lines:Power connection (400V / 50 Hz +/-10% three-phase without neutral and withearth conductor) between the cabin and the main machine switchSeparate 220 Volt connection for cabinet and machine lightingSeparate 220 V power supply for the solvent concentration control system(LEL).The connection points are indicated in the general machine diagramInstalled electrical power: 231 kW (preliminary data to be confirmed)Used electrical power: 109 kW (preliminary data to be confirmed)Required thermal powerWith all the chambers operating and for maximum temperatures 100°C/140°c and minimum recirculation50%: 512,000 Kcal/hThe actual consumption depends on the temperatures and the % of recirculation set.Heating type: OILDiathermic oil requirements:Chamber 1.8m: Oil temperature at inlet flange Tin 230°C, 6700 l/min x 5(recirculation 50-100%)Chamber 4.5m: Oil temperature at inlet flange Oil temperature atinlet flange 230°C – Tout 205°C , 10720 l/min x 2 (recirculation 0-100%)Belt cooling circuitWater supply at temperature < 20 °CExhaust airMinimum theoretical discharge (with 100% recirculation) 3,000 m3/hMaximum theoretical discharge (with 50% recirculation) 21,000 m3/hPreliminary data to be confirmed. The actual exhaust volumes depend on the operatingconditions (for example coverage, recirculation level, maximum LEL percentage, etc.). Dehumidified compressed air 7 hPaThe connection points are indicated in the general machine diagramNoise levelThe sound pressure level for the CCS supply parts and with theventilation attached to the machine is contained within 85dbA.Please note:All the energy data listed above are to be considered preliminary and not binding. Theactual data will be confirmed once the actual configuration of the machine has been defined.Machine pull: 35-400 NUNWINDING AND WINDING:Unwinding:Maximum reel diameter: 1,000 mmInternal core diameter 76/152 mmMaximum reel weight: 1,250 kgRewinding:Maximum reel diameter: 1,000 mmInternal core diameter 152 mmMaximum reel weight: 1,250 kgDirection of belt travelFrom right to leftSystem colours:Machine colour White RAL 9002Platform band Grey RAL 9023Button panel colour Black RAL 7016Applied standardsElectrical reference standards: EN, CENELEC, CEISafety standards: European standards for printing and converting machines EN 1010and standards for systems issued by bodies recognised by the EU.DETTAGLI DI FORNITURACodice Quantità Descrizione1 SVOLGITORE AUTOMATICO 1.000 MM1 AVVOLGITORE AUTOMATICO 1.000 MM2 MANDRINI 76,2 MM (3”)4 MANDRINI 152 MM (6”)1 TRATTATORE CORONA AHLBRANDT COMETRAINO IN INGRESSO6 ELEMENTI STAMPA R212 CARRELLI, COMPLETI DI INCHIOSTRAZIONE(bacinelle e ripari teflonati)12 MANICHE PER RULLO PRESSORE, per ESA12 POMPE CENTRIFUGHE PER INCHIOSTRO6 MOTORI PER POMPA INCHIOSTRO12 PIASTRE PORTA RACLA5 CAMERE MONO LATO 1,8 M ( ELEMENTI 1-5)1 CAMERA BILATO 4,5 M (ELEMENTO 6)1 TRAINO IN USCITA1 CONTROLLO DI REGISTRO ELTROMAT, CONTESTINE ELTROMAT IN GRADO DI LEGGEREMARCHE DI REGISTRO TRIANGOLARI 10X61 Controllo di passo12 Alberi per cilindro stampa6 Corpo cilindro stampa sviluppo 6001 TIPO DI RISCALDAMENTO: OLIO1 Condizionamento armadi elettrici a bordo deglielementi1 BARRE DI VOLTA, 5+1 SISTEMA ESA ENULEC 6 UNITA’ + barre antistatichesu AVV e SVO (1 BARRA/CAD)1 SISTEMA DI RILEVAZIONE LEL IR, MARCA MSA,NON RIDONDANTE1 ILLUMINAZIONE A BORDO MACCHINA1 Web video Eltromat 500
