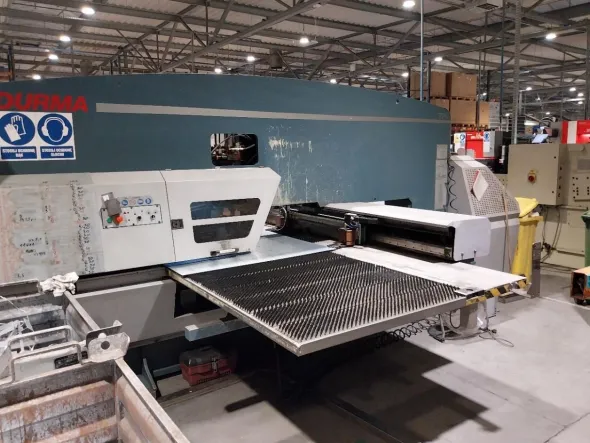

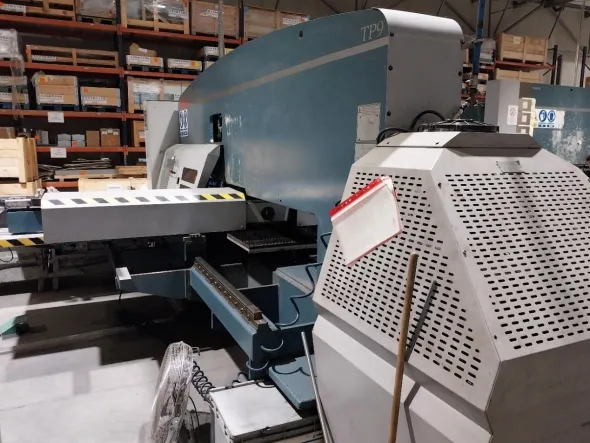

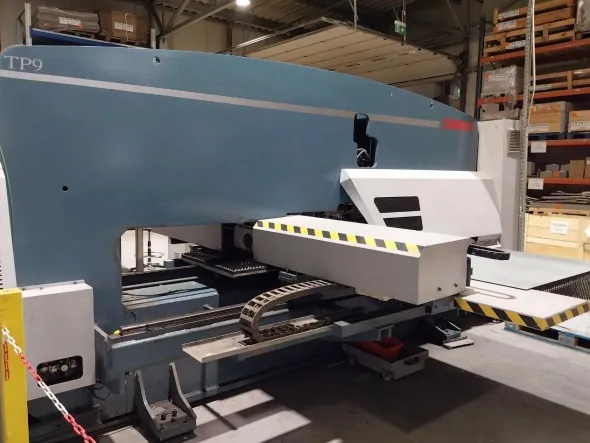

Punzonatrice a torretta DURMA TP9

Punzonatrice a torretta DURMA TP9 è stata costruita nel 2007 in Turchia da DURMAZLAR MAKİNA SANAYİ ve TİCARET A.Ş.Specifiche tecniche della punzonatrice DURMA TP9- forza massima di punzonatura: 20 t- avanzamento sull’asse X: 2000 mm + riposizionamento- avanzamento sull’asse Y: 1250 mm- velocità di avanzamento sull’asse X/Y: 75/60 m/min- velocità di avanzamento sull’asse X e Y (simultaneo): 90 m/min- spessore massimo del pezzo (acciaio dolce, stazione fissa): 6 mm- spessore massimo del pezzo (acciaio inox, stazione fissa): 3 mm- spessore massimo del pezzo (acciaio dolce, stazione index): 3 mm- spessore massimo del pezzo (acciaio inox, stazione index): 1,5 mm- peso massimo del pezzo (alla massima velocità di punzonatura): 100 kg- numero di stazioni utensile: 27 – di cui:stazione A (0,8-12,7 mm): 11stazione B (12,8-31,7 mm): 10stazione B index (12,8-31,7 mm): 2stazione C (31,8-50,8 mm): 1stazione C index (31,8-50,8 mm): 1stazione D (50,9-88,9 mm): 2- diametro massimo dell’utensile: 88,9 mm- lunghezza della corsa dell’utensile: 40 mm- numero di corse dell’utensile (corsa 1 mm, spessore del pezzo 1 mm): 900/min- numero di corse dell’utensile (corsa 25 mm, spessore del pezzo 1 mm): 300/min- velocità di rotazione della torretta: 22 giri/min- velocità di rotazione della stazione index: 75 giri/min- altezza del piano di lavoro: 940 mm- precisione di posizionamento: ± 0,1 mm- ripetibilità: ± 0,05 mm- forza di serraggio del materiale: 1000 Kg- capacità del serbatoio dell’olio: 225 l- potenza del motore: 7,5 kW- alimentazione: 3x 400 V; 50 Hz- dimensioni (L x L x A): 6100 x 4200 x 2500 mm- peso della macchina DURMA TP9: 12500 kgDotazione della punzonatrice a torretta DURMA- controllo CNC: SIEMENS SINUMERIK- software CAD/CAM: METALIX- tavolo di lavoro a spazzole- barriere ottiche di sicurezza- dispositivo di raffreddamento- morsetti per materiale (2 pz.)- comando a pedale- contenitore dei rifiuti
