Robot di saldatura FANUC M-710iC/50

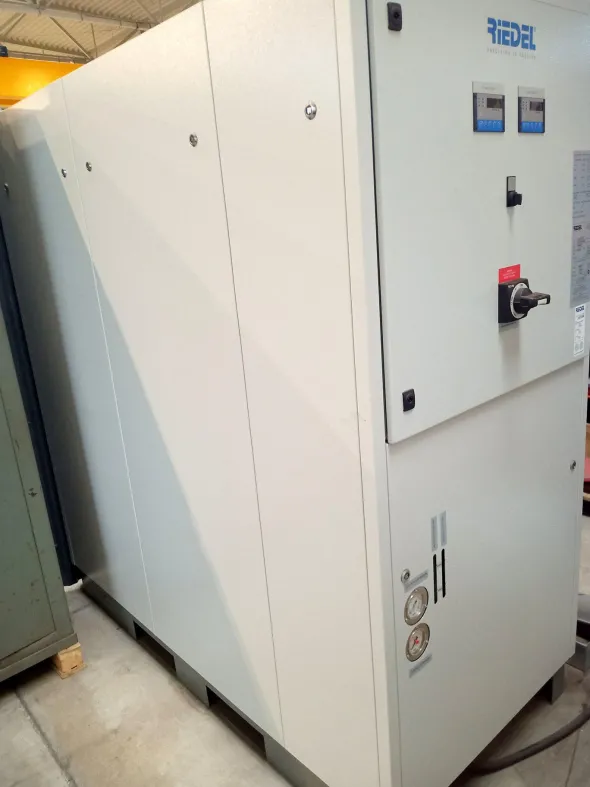

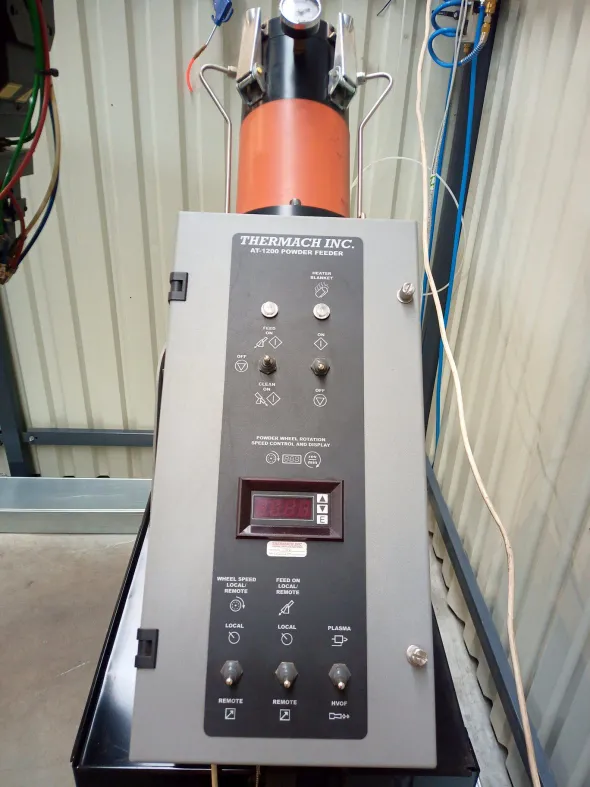

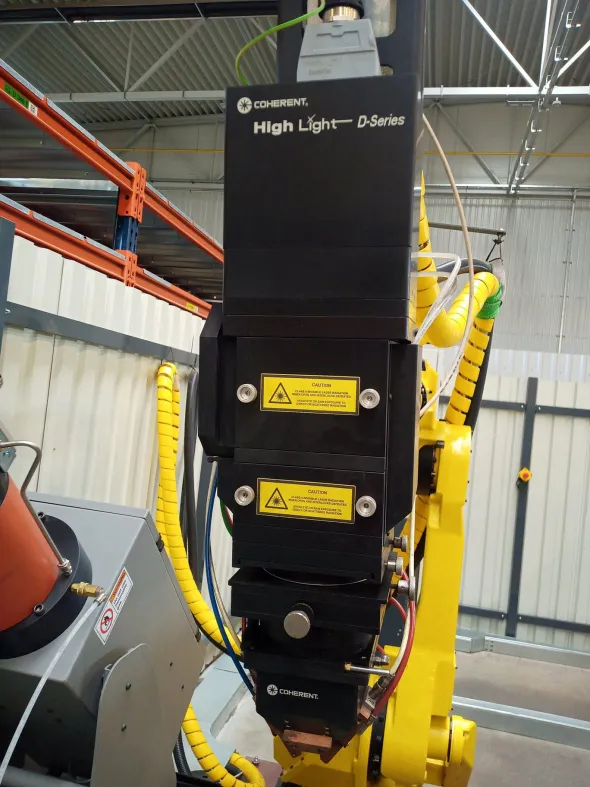

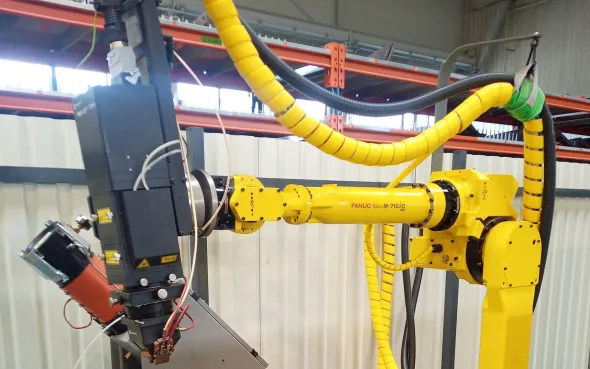

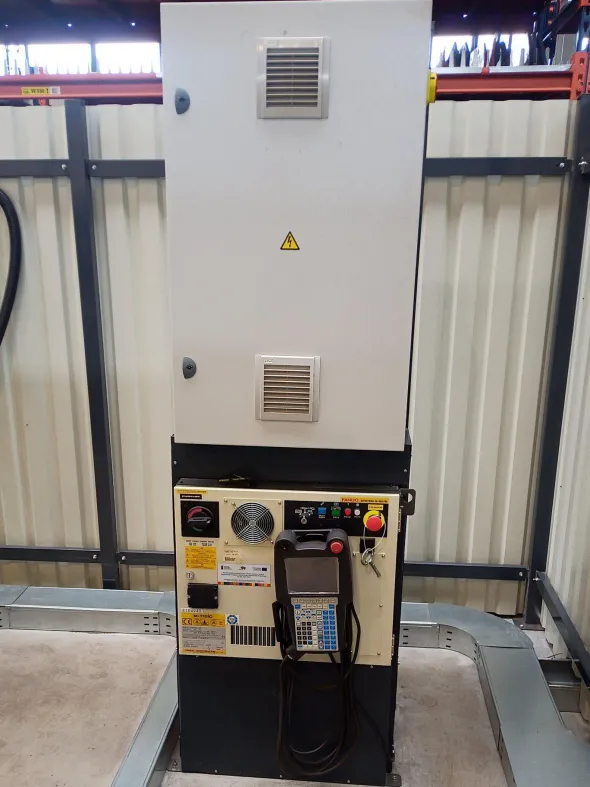

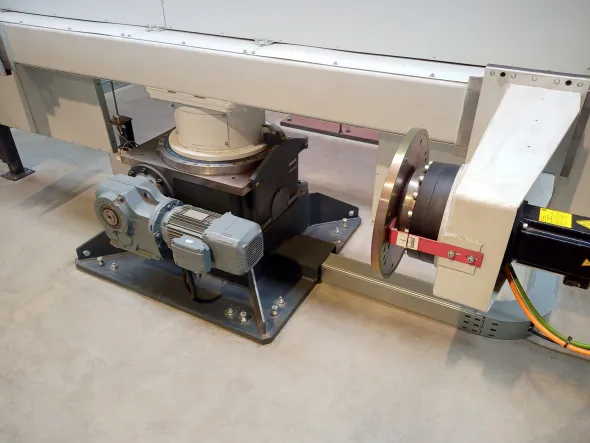

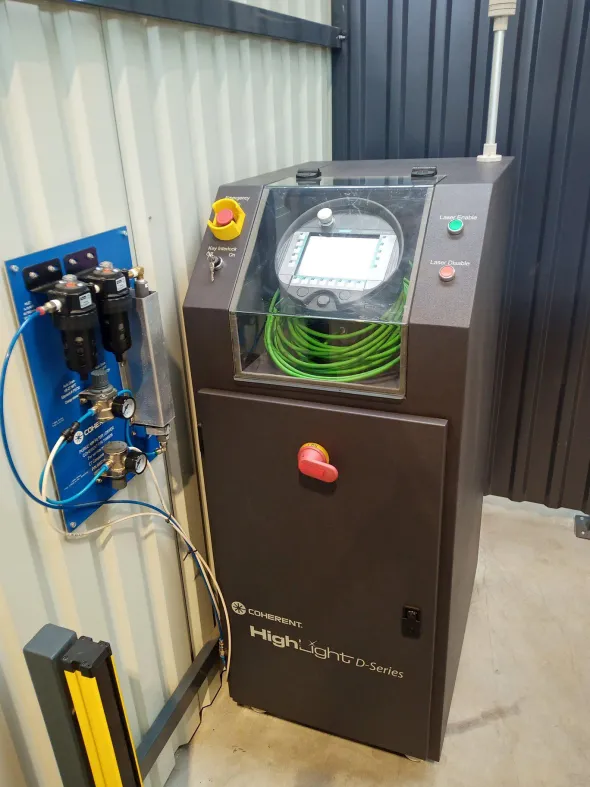

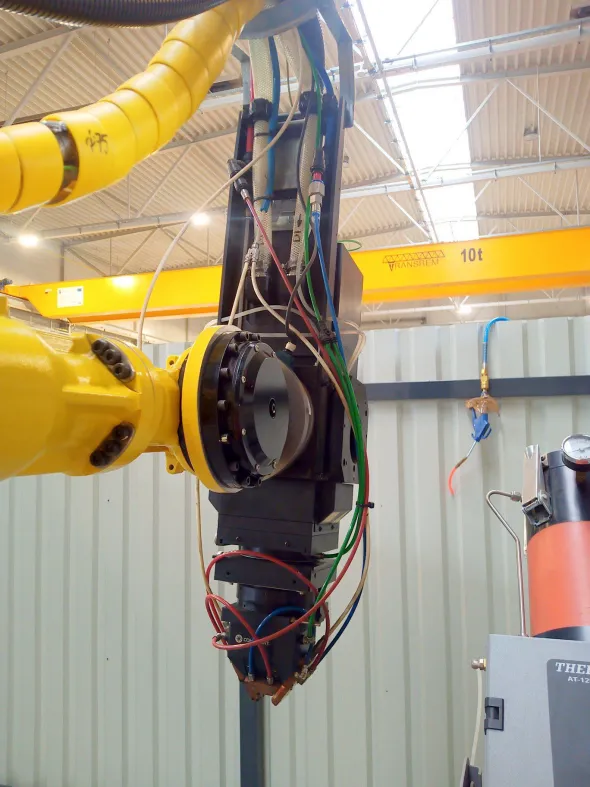

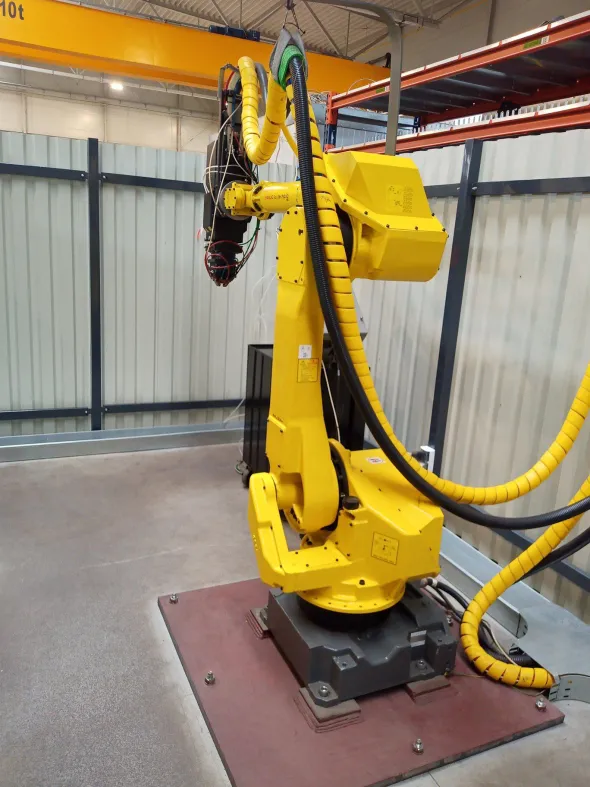

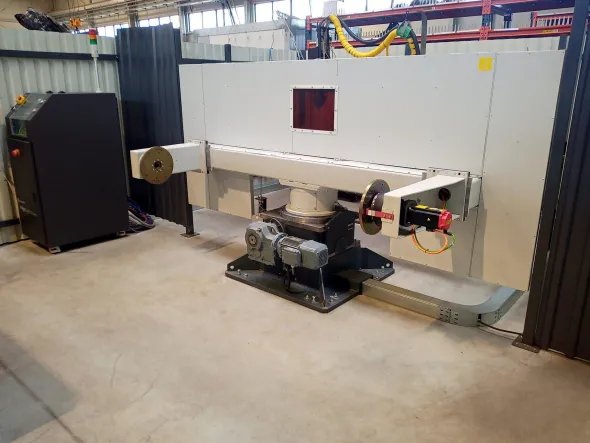

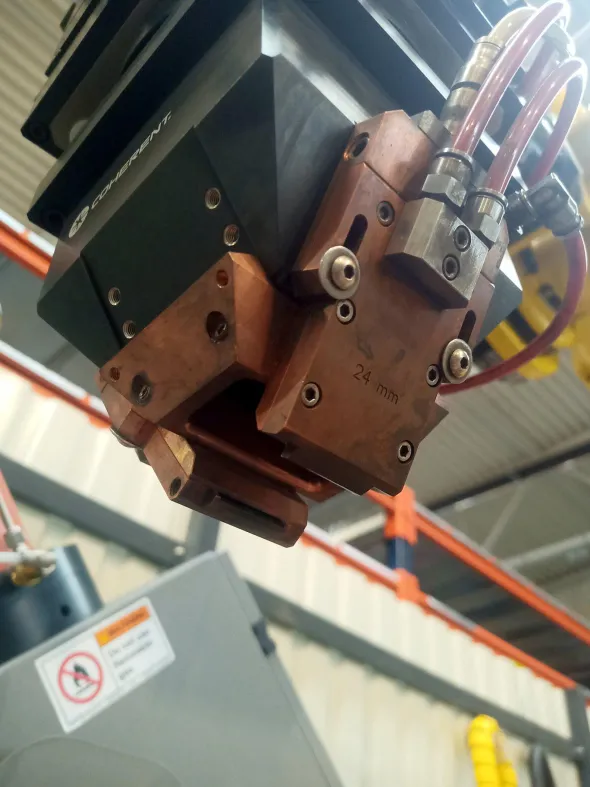

Robot di saldatura FANUC M-710iC/50 è utilizzata per eseguire il processo di saldatura a tampone – rivestimento della superficie dei pezzi fusi con uno strato di polvere, al fine di completare i difetti del pezzo o di conferirgli nuove caratteristiche.La robot di saldaturacomprende– robot FANUC M-710iC/50– testa laser COHERENT HighLight D-Series 10kW– controller della testa laser COHERENT HightLight 10000D– unità di alimentazione della polvere THERMACH INC. AT-1200 POWDER FEEDER– refrigeratore RIEDEL PC 321.2H6LE.I– tavola rotante, composta da tavola rotante TAKOMAT RT400 e motori FANUCCaratteristiche del robot industriale FANUC M-710iC/50- anno di produzione: Settembre 2017- controllore: FANUC R-30iB Plus- numero di assi: 6- capacità di carico massima: 50 kg- portata massima del braccio: 2050 mm- raggio di movimento: 250°- velocità massima di movimento: 250°/s- ripetibilità: ± 0,03 mm- momento d’inerzia: 206/28 Nm/kgm2- alimentazione aria integrata- possibilità di montaggio: a pavimento, angolato, capovolto- ingombro del robot (L x L): 535 x 550 mm- potenza media richiesta: 2,5 kW- livello di rumore: 71,3 dB- temperatura ambiente: 0-45°C- alimentazione: 380-575V; 50/60 Hz – peso della macchina: 560 kgDati tecnici del controller della testa laser COHERENT HightLight 10000D- anno di produzione: 2018- potenza totale: 10 kW- larghezza minima dell’impulso: 3 ms- lunghezza del fascio laser: 975 ± 10 nm- opzioni del fascio di linee: 4,5,6,12,18,14,30 mm- lunghezza di lavoro: 275 mm- stabilità di potenza: <2 %/h- frequenza di ripetizione massima: 300 Hz- corrente a pieno carico: 3×80 A- alimentazione: 3×400 V; 50/60 Hz- dimensioni complessive (L x P x A): 586 x 850 x 1360 mm- dimensioni della testa laser COHERENT HighLight D-Series 10kW (L x P x A): 190 x 283 x 201 mmSpecifiche tecniche della macchina THERMACH INC. AT-1200 POWDER FEEDER alimentatore di polvere- precisione di alimentazione: ±2%/min- velocità di rotazione: 25 rpm- regolazione della velocità- capacità: 3359 ml- pressione massima: 90 PSI- controllo remoto- alimentazione: 115/230 VAC; 50/60 HzCaratteristiche del giradischi TAKOMAT RT400- anno di produzione: 2018- numero di indici: 2,3,4,6,8,10,12,16,20,24,30,36- numero massimo di cicli: 145/min- diametro della flangia di uscita: 460 mm- diametro del foro: 110H8 mm- altezza: 316 mm- peso: 325 kgDettagli del refrigeratore RIEDEL PC 321.2H6LE.I- anno di produzione: 2014- capacità di raffreddamento: 30 kW- campo di funzionamento (temperatura ambiente): da +5 a -40°C- campo di funzionamento (temperatura del refrigerante): da +12 a +20°C- pressione massima di esercizio: 20,2 bar- potenza totale richiesta: 12,3 kW- alimentazione: 3×400/460 V; 50/60 Hz- dimensioni di ingombro (L x P x A): 1541 x 874 x 1755 mm- peso: 460 kg
