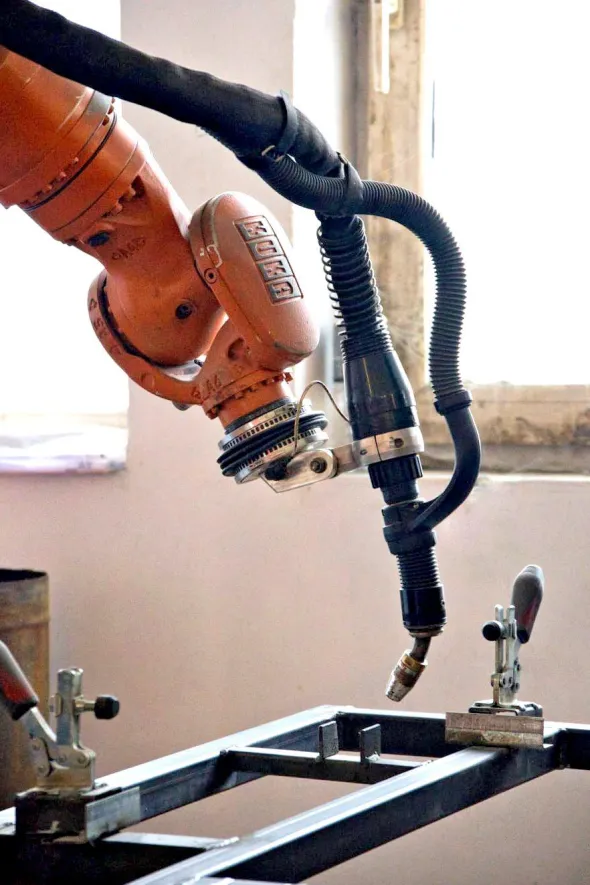

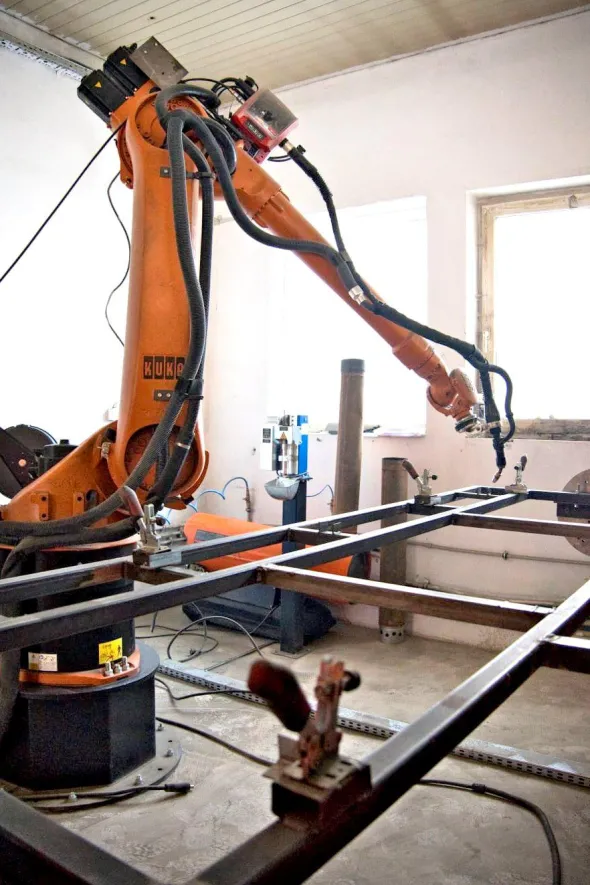

Stazione di saldatura robotizzata KUKA KR 30 L16-2

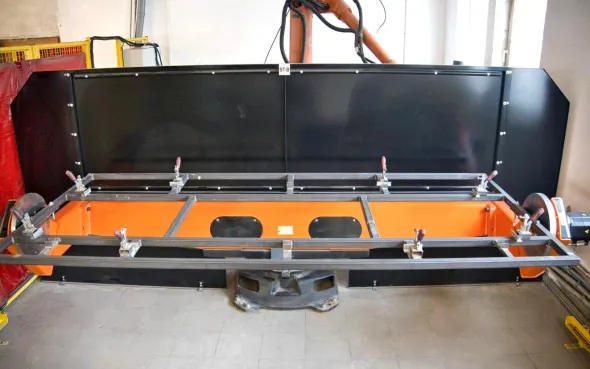

Stazione di saldatura robotizzata KUKA KR 30 L16-2 è stata costruita nel 2017 in Germania da KUKA Roboter GmbH.La stazione di saldatura è completamente completa ed è composta dai seguenti componenti:– braccio del robot: KUKA KR30 L16-2– controllore: KUKA KR-C4– saldatrice: FRONIUS TPS 400i Pulse– posizionatore di saldatura a 3 assi e 2 stazioni– alimentatore di filo di saldatura: FRONIUS WF 25i– stazione di pulizia della torcia: THIELMANN BRG-2000 D– torcia con raffreddamento ad acqua: FRONIUS MTB 330i– tubo di saldatura: FRONIUS MHP 500i– cella di saldatura KP3-V2H500-L3000 con porte di servizio e barriere fotoelettricheCaratteristiche tecniche delle singole parti della stazione di saldatura KUKA KR 30 L16-2Robot di saldatura- numero di assi: 6- carico utile massimo: 16 kg- portata massima del braccio: 3102 mm- software KUKA.ArcTech per la saldatura a gas inerte automatizzata- unità di comando portatile KUKA SmartPAD (pendant)- peso della macchina KR 30 L16-2: circa 700 kgSaldatrice- pacchetto Welding Package Pulse – saldatura ad arco pulsato per un controllo degli spruzzi e una stabilità dell’arco notevolmente migliorati- pacchetto Welding Package Standard – saldatura ad arco corto e spray- interfaccia di comunicazione per l’integrazione con il robot- set completo di tubi e attrezzature per la saldaturaPosizionatore di saldatura- numero di assi: 3- lunghezza di lavoro: 3000 mm- larghezza di lavoro: 1600 mm- angolo di rotazione: 180°- due stazioni di lavoro indipendenti- possibilità di montare un utensile o un supporto di saldatura- servoazionamenti su tutti gli assiCella di saldatura- recinzione di sicurezza completa con porte di servizio- barriere fotoelettriche- dimensioni esterne approssimative (L x L x A): 4800 x 7800 x 2800 mm
